K-315-N ガス透過率測定装置
PDFはこちら
製品名K-315-N ガス透過率測定装置
備考欄概要
本装置は、JIS規格およびA.S.T.M規格に基づき、圧力法により高分子膜、セラミック中空糸膜などのガス透過率を測定する装置です。
特長
・測定およびデータ処理の手順が非常に簡単
・広い測定範囲
 3×10^-12~3×10^-20[(㏖・m)/(㎡・sec・㎩)]
{10^-6~10^-14[cc(stp)cm]/(㎠・sec・cmHg)}
・温度調整が可能 室温~60℃(膜厚100μm想定)
・金属製の配管と高真空バルブを使用しているので小型軽
 量で高耐久性

セル 単式
 型式 K-315N-01
 サイズ約500W×250D×490H
 重量 約25kg

セル 2連式
 型式 K-315N-02
 サイズ約750W×350D×650H
 重量 約35kg

セル 3連式
 型式K-315N-03
 サイズ 約930W×350D×650H
 重量約45kg

仕様
測定方式:低真空法
測定範囲:
 3×10^-12~3×10^-20[(㏖・m)/(㎡・sec・㎩)]
{10^-6~10^-14[cc(stp)㎝]/(㎠・sec・㎝Hg)}
透過部寸法:
 Φ30(試料径Φ39)またはΦ50mm(試料径Φ59mm)
セル温度設定範囲:室温~60℃
低圧側容積:
 20㎖(20 cc) ・・・増量タンク無し
 100㎖(100 cc)・・・増量タンク有り
圧力変換器:
 低圧側 1.33kPa(10mmHg)、精度±0.25% of R
 高圧側 133kPa(1000mmHg)、精度±0.25% of R
電源:AC100V、50Hz/60Hz
透過ガス:
 空気、酸素、窒素、二酸化炭素などの非腐食性気体に使
 用できます。
 (特殊な気体を使用する場合はお問い合わせ下さい)
オプション

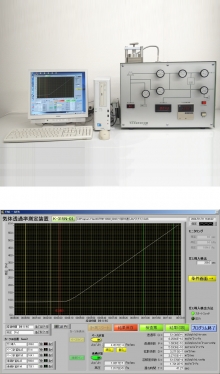

・自動計測システム
 (パソコン、プリンター、専用ソフトウエア)
・記録計
・真空ポンプ6.65×10^-2 ㎩(5×10-4mmHg)、
 排気速度140 ℓ/min程度
また、ガスクロに接続する機種(K-315N-G)は透過ガス(混合ガス)の組成分析に便利です。
(技術顧問 竹本信一郎)
